BD I: Algèbre Relationnelle

Cadre formel pour la manipulation de tables

Équipe BD

LPSM Université Paris-Cité

2024-09-13

Plan

• Le modèle relationnel
• Schémas et relations
• Relations et schémas : formalisation alternative
• LMD : Opérateurs
• Résumé
• Opérations complémentaires : les jointures
• Encore des opérations…
• Petite histoire
• Fin

Le modèle relationnel

• Formulé par E. Codd en 1970

• Fondé sur la théorie des relations (partie de la théorie naïve des ensembles)

• Propose une solution pour

  • la modélisation
  • l’interrogation de données

• Facile à traduire/mettre en œuvre dans des langages réels comme Structured Query Language (SQL) ou dans des environnements de calcul orientés données comme R/dplyr

Un peu de formalisation

Rappel sur la notion de relation (au sens classique)

Definition : Domaine

Un ensemble d’éléments

Exemples : entiers \(\mathbb{Z}\), flottants, chaines de caractères \(\mathcal{A}^*\), date, …

Les types d’un langage de programmation comme C, Java, …

Remarque

• Un domaine peut se définir :

  • en extension (en donnant la liste de toutes les valeurs possibles) ou

  • en intention (en donnant une propriété caractéristique).

Produit cartésien

Définition : Produit cartésien

Le Produit cartésien d’une liste de domaines \(D_1, D_2, \dots, D_k\), noté

\[D_1 \times D_2 \times \dots \times D_k\]

est l’ensemble

\[\Bigl\{(t_1,t_2,\dots,t_k);\ t_i\in D_i \text{ pour } i=1,\dots,k\Bigr\}\]

Un élément \(t=(t_1,t_2,\dots,t_k)\in D_1 \times D_2 \times \dots \times D_k\) est appelé \(k\) -uplet

Relations (classique)

Une Relation \(R\) est un sous-ensemble de

\[D_1\times D_2\times \cdots \times D_k\]

où \(D_1,...,D_k\) sont des domaines

\[R \subseteq D_1 \times D_2\times \cdots \times D_k\]

Exemple

Deux domaines

\[D_1=\left\{1,2,5\right\} \quad\text{et}\quad D_2=\left\{2,4\right\}\]

Un produit cartésien

\[D_1 \times D_2 = \left\{(1,2),(1,4),(2,2),(2,4),(5,2),(5,4)\right\}\]

Une relation

\[R =\left\{(1,2),(1,4),(5,2),(5,4)\right\}\]

Une relation est un (sous-) ensemble (d’un produit cartésien)

On peut représenter \(R\) par le tableau :

\(X_1\)	\(X_2\)
1	2
1	4
5	2
5	4

Chaque ligne de la table correspond à un élément de la relation \(R\)

Relations (classiques)

Dans ce cours, toutes les relations ont un nombre fini d’éléments !

Définition : Cardinalité de la relation \(R\): \(|R|\)

On appelle cardinalité d’une relation \(R\), notée \(|R|\), le nombre d’éléments de \(R\).

Arité de la relation \(R\)

Soit \(R\subset D_1\times D_2\times \cdots \times D_k\), l’entier \(k\) est appelé arité de \(R\).

On parle parfois aussi de degré d’une relation.

Une relation binaire est une relation d’arité \(2\)

Schémas et relations

Relations et schémas

• Une relation (classique) peut se voir comme une table à deux dimensions :
  • chaque ligne correspond alors à un \(k\)-uplet (si la relation est d’arité \(k\)),
  • chaque élément d’une colonne est à valeur dans un domaine.
  • Un domaine peut apparaître plusieurs fois dans la définition d’une relation.

En BD relationnelle, on donne un nom à chaque colonne

• Attribut: nom/rôle de la colonne. L’attribut suggère/précise la sémantique de la colonne

En BD on ne peut pas avoir deux attributs identiques (même nom, même domaine) dans une même table

Note

L’idée de nommer les colonnes plutôt que de les désigner par une position/un numéro se retrouve dans les sytèmes qui manipulent des données tabulaires (Pandas/Python, R, Spark, …).

Schéma d’une relation

Définition : schéma

Le Schéma d’une relation \(R\) est la donnée des attributs et domaines de la relation

Le schéma peut se noter

\[R(A_1\! :\! D_1,A_2\! :\! D_2,\dots,A_k\! :\! D_k)\]

où \(A_i\) : attribut et \(D_i\) : domaine.

Exemple de schéma : table bebes dans babynames

bd_2023-24> \dt
+-----------+-------+-------+-----------+
| Schema    | Name  | Type  | Owner     |
|-----------+-------+-------+-----------|
| babynames | bebes | table | boucheron |
+-----------+-------+-------+-----------+

bd_2023-24> \d bebes
+--------+------------------------+-----------+
| Column | Type                   | Modifiers |
|--------+------------------------+-----------|
| sexe   | integer                |           |
| prenom | character varying(500) |           |
| annee  | integer                |           |
| nombre | integer                |           |
+--------+------------------------+-----------+

\[\left((\textsf{sexe}, \mathbb{Z}), (\textsf{prenom}, \texttt{char}), (\texttt{annee}, \mathbb{Z}), (\texttt{nombre}, \mathbb{Z})\right)\]

Données INSEE. Une ligne de la table bébés nous informe qu’en France (héxagone?), pendant une annee, le nombre de naissances de sexe sexe, ayant reçu le prénom prenom est donnée par la colonne nombre.

bd_2023-24> SELECT *
FROM bebes
WHERE sexe=1 AND annee=2000 AND prenom='THÉO' ;

+------+--------+-------+--------+
| sexe | prenom | annee | nombre |
|------+--------+-------+--------|
| 1    | THÉO   | 2000  | 7961   |
+------+--------+-------+--------+

L’arité de bebes est \(4\), sa cardinalité est \(648 614\).

Relations et schémas : formalisation alternative

Formalisation alternative

• En BD, l’ordre des éléments et l’ordre des colonnes n’a pas d’importance (on désigne les membres d’un \(k\)-uplet par leur nom plutôt que par leur position/rang)

• La définition formelle diffère donc de celle d’une relation classique

• Soient \(\{A_1,...,A_k\}\) un ensemble fini et \(D_1,...,D_k\) suite de domaines.

Notation

Une relation \(R\) de schéma \(R(A_1\! :\! D_1,A_2\! :\! D_2,\dots,A_k\! :\! D_k)\) est la donnée d’un ensemble d’éléments, noté \(\mathcal{R}\) et de \(k\) fonctions \(\mathcal{A}_1: \mathcal{R}\rightarrow D_1\), …, \(\mathcal{A}_k: \mathcal{R}\rightarrow D_k\).

Pour tout \(t\in \mathcal{R}\) et \(i\leq k\), on note \(t.A_i=\mathcal{A}_i(t)\) l’image par \(\mathcal{A}_i\) de \(t\).

Un élément \(t\) de \(\mathcal{R}\) est appelé tuple de la relation \(R\)

Conventions (suite)

• Pour désigner l’ensemble des valeurs \(t.A_1,...., t.A_k\) associées à un tuple \(t\in \mathcal{R}\), on fixe un ordre arbitraire sur les attibuts et on note \(t=(t.A_1,...., t.A_k)\)

• A un tuple \(t\) de \(\mathcal{R}\) correspondent les \(k\) valeurs \(t.A_1, \dots, t.A_k\)

• On notera aussi \(R\) le domaine \(\mathcal{R}\) d’une relation \(R\).

Relations et schémas : formalisation

bd_2023-24> SELECT *
FROM bebes
WHERE sexe=1 AND
  annee> 1960 AND
  prenom LIKE 'THEODULE' ;

+------+----------+-------+--------+
| sexe | prenom   | annee | nombre |
|------+----------+-------+--------|
| 1    | THEODULE | 1961  | 4      |
| 1    | THEODULE | 1962  | 4      |
| 1    | THEODULE | 1965  | 4      |
| 1    | THEODULE | 1969  | 4      |
+------+----------+-------+--------+

Quatre tuples de bebes : \(t_1, t_2, t_3, t_4\).

\[\begin{align*} t_1.\text{sexe} & = 1 \\ t_1.\text{prenom} & = \texttt{THEODULE} \\ t_1.\text{annee} & = 1961 \\ t_1.\text{nombre} & = 4 \end{align*}\]

Résumé informel

• RELATION ↔︎ TABLE À DEUX DIMENSIONS

• (NOM DE) COLONNE ↔︎ ATTRIBUT

• EN-TÊTE DU TABLEAU ↔︎ SCHEMA DE LA RELATION

• LIGNE ↔︎ TUPLE

• ENSEMBLE DES LIGNES ↔︎ CONTENU DE LA RELATION

LMD : Opérateurs

Langage de manipulation de données

L’algèbre relationnelle est un système de calcul sur les tables

Elle est formée d’une collection d’opérateurs qui prennent en argument des tables et retournent des tables

Remarque:

Les opérateurs prennent en général des arguments supplémentaires qui ne sont pas des tables. La notion d’algèbre relationnelle est inspirée par les structures algébriques comme les groupes, les anneaux, les corps où des opérations internes opèrent sur une ensemble (par exemple \((\mathbb{R}, +, \times)\)), mais elle ne rentre pas exactement dans le cadre.

L’algèbre n’est pas aussi expressive qu’un langage de programmatoin classique (comme Python). C’est cela qui rend ce modèle de calcul intéressant : il permet de faire des choses pas triviales, mais il est plus facile à utiliser qu’un langage de programmation.

Opérateurs de base

Liste des opérateurs

L’algèbre relationnelle est d’abord un *Langage de Manipulation de Données& (LMD)}.

• Union: \(\Large{\cup}\)

• Intersection: \(\Large{\cap}\)

• Différence: \(\Large{\backslash}\)

• Projection: \(\Large{\Pi}\)

• Sélection: \(\Large{\sigma}\)

• Produit cartésien: \(\Large{\times}\)

• Renommage: \(\Large{\rho}\)

s’appliquent à des relations pour produire d’autres relations (le résultat).

Union \(\cup\) et intersection \(\cap\)

Définition

• L’union et l’intersection sont des opérations portant sur deux relations \(R_1\) et \(R_2\) de même schéma

• \(T=R_1\cup R_2\) est constituée des tuples appartenant à \(R_1\) ou à \(R_2\).

• \(T=R_1\cap R_2\) est constituée des tuples appartenant à \(R_1\) et à \(R_2\).

• Les Schémas de \(R_1\cup R_2\), \(R_1\cap R_2\) sont les mêmes que ceux de \(R_1\) et \(R_2\)

Union : exemple

-- THEO_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
| 1    | THEOPHANE | 1900  | 3      |
+------+-----------+-------+--------+

-- THEO_2000

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEO      | 2000  | 6      |
| 1    | THAO      | 2000  | 4      |
| 1    | THÉO      | 2000  | 7961   |
| 1    | THÉO-PAUL | 2000  | 3      |
| 1    | THEODOR   | 2000  | 3      |
| 1    | THEOPHANE | 2000  | 47     |
| 1    | THEODORE  | 2000  | 149    |
| 1    | THEOPHILE | 2000  | 336    |
| 1    | THEOPHYLE | 2000  | 4      |
| 1    | THEOS     | 2000  | 3      |
| 1    | THEOTIM   | 2000  | 4       |
| 1    | THEOTIME  | 2000  | 73     |
+------+-----------+-------+--------+

THEO_1900 ∪ THEO_2000

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEODOR   | 2000  | 3      |
| 1    | THAO      | 2000  | 4      |
| 1    | THÉO      | 2000  | 7961   |
| 1    | THÉO-PAUL | 2000  | 3      |
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEO      | 2000  | 6      |
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
| 1    | THEODORE  | 2000  | 149    |
| 1    | THEOPHANE | 1900  | 3      |
| 1    | THEOPHANE | 2000  | 47     |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEOTIME  | 2000  | 73     |
| 1    | THEOPHILE | 2000  | 336    |
| 1    | THEOPHYLE | 2000  | 4      |
| 1    | THEOS     | 2000  | 3      |
| 1    | THEOTIM   | 2000  | 4      |
+------+-----------+-------+--------+

Intersection : exemple

-- THEO_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
| 1    | THEOPHANE | 1900  | 3      |
+------+-----------+-------+--------+

-- THEOD_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
+------+-----------+-------+--------+

THEO_1900 ∩ THEOD_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
+------+-----------+-------+--------+

car THEOD_1900 ⊂ THEO_1900

Différence

Définition

• La différence de deux relations \(R_1\) et \(R_2\) (de même schéma) est une relation \(T\)

• de même schéma que \(R_1\) et \(R_2\)

• constituée des tuples appartenant à \(R_1\) et n’appartenant pas à \(R_2\).

• On note \(T = R_1 - R_2\).

Opération non commutative !

\(R_1 - R_2\neq R_2 - R_1\) (en général).

Différence : exemple

-- THEO_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
| 1    | THEOPHANE | 1900  | 3      |
+------+-----------+-------+--------+

-- THEOD_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
+------+-----------+-------+--------+

THEO_1900 ∖ THEOD_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEOPHANE | 1900  | 3      |
+------+-----------+-------+--------+

Produit Cartésien

Définition

• Soient:

  • \(R_1\) de schéma \(R_1(A_1,A_2,...,A_k)\)
  • \(R_2\) de schéma \(R_2(B_1,B_2,...,B_\ell)\)
  • avec \(A_i\neq B_j\), pour tout \(i=1,...,k\), \(j=1,..,\ell\)

• Dans le contexte “classique” : \(R_1 \times R_2= \{(e_1,e_2): e_1\in R_1, e_2\in R_2\}\)

• \(R=R_1 \times R_2\) de schéma \(R(A_1,A_2,...,A_k,B_1,B_2,...,B_\ell)\). Le schéma de \(R\) est l’union des schémas de \(R_1\) et \(R_2\)

Attention

En algèbre relationnelle, cette opération est commutative ( \(R_1\times R_2 = R_2\times R_1\) ) et associative

Produit cartésien :

Définition formelle

\(R=R_1\times R_2\) est la relation de schéma \(R(A_1,A_2,...,A_k,B_1,B_2,...,B_\ell)\) vérifiant~:

• Pour tout \(t\in R\), il existe \(t_1\in R_1\), \(t_2\in R_2\) (\(\forall t \in R, \exists t_1 \in R_1, \exists t_2 \in R_2, \ldots\)) tels que :

\[t.A_1=t_1.A_1, \ldots, t.A_k=t_1.A_k,\quad t.B_1=t_2.B_1, \ldots, t.B_\ell=t_2.B_\ell\]

• Réciproquement, pour tout \(t_1\in R_1\), \(t_2\in R_2\) , il existe \(t\in R\) tels que :

\[t.A_1=t_1.A_1, \ldots, t.A_k=t_1.A_k,\quad \text{et} \quad t.B_1=t_2.B_1, \ldots, t.B_\ell=t_2.B_\ell\]

\[\forall t_1 \in R_1, \forall t_2 \in R_2, \exists t \in R, \qquad t.A_1=t_1.A_1, \ldots, t.A_k=t_1.A_k,\quad \text{et} \quad t.B_1=t_2.B_1, \ldots, t.B_\ell=t_2.B_\ell\]

Produit cartésien : exemple

Projection ( \(\Large{\pi}\) )

Définition

• La projection d’une relation \(R\) de schéma \(R(A_1,\dots, A_k)\) sur les attributs \(A_{i_1}, \dots, A_{i_p}\), \(i_1,..., i_p\in \{1,...,k\}\), est la relation \(S\)
  • de schéma \(S(A_{i_1}, \dots,A_{i_p})\)
  • dont les tuples sont obtenus par élimination des attributs non mentionnés dans \(A_{i_1}, \dots, A_{i_p}\) (et par élimination des doublons).
  • On note \(S = \pi_{A_{i_1}, \dots, A_{i_p}} (R)\).
• Définition formelle :

\[s\in S\quad \iff \quad \exists t\in R, \forall n\in\left\{1,\dots,p\right\}\qquad s.A_{i_n}=t.A_{i_n}\]

Remarque

Implicitement, on a élimination des doublons car une projection peut produire plusieurs fois le même tuple.

Remarque

À la différence des opérations ensemblistes ∩, ∪, ∖, ×, la projection ne fait pas intervenir que des tables.

On peut considérer la projection comme une fonction à deux arguments, avec un premier argument de type table, et un second argument constitué par une liste d’attributs.

On peut aussi considérer la projection comme une fonction avec un nombre variable d’arguments. Un premier argument de type table, puis de arguments qui désignent des attributs de la table. Si on accepte ce point de vue, on peut adopter la notation

On note \[S = \pi(R, {A_{i_1}, \dots, A_{i_p}})\] au lieu de \(S = \pi_{A_{i_1}, \dots, A_{i_p}} (R)\)

Dans la suite, nous utiliserons cette possibilité.

Projection : Exemple

Π(THEOD_1900, prenom, nombre)

+-----------+---------+
| prenom    |  nombre |
|-----------+---------+
| THEODORE  |  227    |
| THEODOSE  |  3      |
| THEODULE  |  39     |
+-----------+---------+

Ici, aucune éliminitation de doublons n’a été nécessaire

Sélection ( \(\Large{\sigma}\) )

Définition

• La sélection d’une relation \(R\) par une condition \(C\) est une relation \(S\)

  • de même schéma que \(R\)

  • dont les tuples sont ceux de \(R\) qui satisfont la condition \(C\).

• On note \(S = \sigma_C (R)\).

• La condition \(C\)

  • s’exprime à l’aide des noms d’attributs de la relation ou de constantes (pour les opérandes)

  • on peut utiliser des opérateurs arithmétiques de comparaison ( \(=, \neq, \leq, \geq, <, >\) ) ainsi que des connecteurs logiques ( \(\lnot, \land, \lor\) )..

Remarque

À la différence des opérations ensemblistes ∩, ∪, ∖, ×, comme la projection, la sélection ne fait pas intervenir que des tables.

On peut considérer la sélection comme une fonction à deux arguments, avec un premier argument de type table, et un second argument constitué par une condition (une expression dont l’évaluation sur chaque ligne de la table retourne Vrai, Faux, ou Indéterminé).

On peut aussi considérer la sélection comme une fonction avec un nombre variable d’arguments. Un premier argument de type table, puis de arguments qui représentent des expressions susceptibles d’être évaluées sur chaque ligne de la table. Une ligne fera partie de la table résultat, si elle satisfait toutes les expressions.

On note \[S = \sigma(R, {C_{1}, \dots, C_{p}})\] au lieu de \(S = \sigma_{C_1 \wedge C_2 \wedge \ldots \wedge C_p } (R)\)

Dans la suite, nous utiliserons cette possibilité.

Notons que dans un langage comme Python, nous ne disposons pas d’emblée d’un type expression et que la notation proposée ici ne se code pas trivialement en Python.

En langage R, on dispose d’un type expression, la notation proposée ici est mise en œuvre dans le package dplyr.

Sélection : Exemple

σ(THEO_1900, ¬ prenom LIKE ‘THEOD%’)

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEOBALD  | 1900  | 6      |
| 1    | THEOPHILE | 1900  | 309    |
| 1    | THEOPHANE | 1900  | 3      |
+------+-----------+-------+--------+

Renommage

Définition

• Soit \(R\) de schéma \(R(A_1,\dots, A_k)\), le renommage d’un attribut \(A_i\), \(i\leq k\), en \(B\) est une relation \(S\) :
  • de même contenu (mêmes lignes)
  • de schéma \(S(A_1,...,A_{i-1},B,A_{i+1},..., A_k)\)
  • On le note \(S=\rho_{A_i\mapsto B}(R)\)

Remarque

Comme la projection et la sélection, le renommage ne fait pas intervenir que des tables.

On peut considérer le renommage comme une fonction avec un nombre variable d’arguments. Un premier argument de type table, puis de arguments qui représentent des expressions indiquant comment doivent être renommées certains attributs.

On note \[S = \rho(R, A_{i_1}\mapsto B_1,\ldots, A_{i_p}\mapsto B_p)\] au lieu de \(S=\rho_{A_{i_1}\mapsto B_1,\ldots, A_{i_p}\mapsto B_p}(R)\)

Dans la suite, nous utiliserons cette possibilité.

Notons que dans un langage comme Python, nous ne disposons pas d’emblée d’un type expression et que la notation proposée ici ne se code pas trivialement en Python.

En langage R, on dispose d’un type expression, la notation proposée ici est mise en œuvre dans le package dplyr.

Renommage : Exemple

-- THEOD_1900

+------+-----------+-------+--------+
| sexe | prenom    | annee | nombre |
|------+-----------+-------+--------|
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
+------+-----------+-------+--------+

ρ(THEOD_1900, sexe→sex, prenom→name, annee→year, nombre→count)

-- THEOD_1900

+------+-----------+-------+--------+
| sex  | name      | year  | count  |
|------+-----------+-------+--------|
| 1    | THEODORE  | 1900  | 227    |
| 1    | THEODOSE  | 1900  | 3      |
| 1    | THEODULE  | 1900  | 39     |
+------+-----------+-------+--------+

Utilité Va permettre d’étendre certains opérateurs pour des relations de schémas non-disjoints

Résumé

Algèbre relationnelle

• Opérations ensemblistes classiques.

• Projection : élimine des colonnes

• Sélection : élimine des lignes

Pour interroger une BD, on compose ces opérateurs :

Exemple

π(σ(THEO_1900, prenom LIKE ‘THEOD%’), prenom, nombre)

ρ(π(σ(THEO_1900, prenom LIKE ‘THEOD%’), prenom, nombre), prenom→name, nombre→count)

De la composition aux tuyaux (pipelines)

On peut rendre la composition de fonctions plus lisible (pour l’humain) en reprenant un mécanisme d’Unix : le pipe (tuyau) |> (notation de )

Plutôt qu’écrire \(g(f(x,y), z, t)\), on convient d’écrire f(x,y) |> g(z, t) voire x |> f(y) |> g(z,t)

Et pour rendre l’expression encore plus lisible on peut écrire

x |>
  f(y) |>
  g(z,t)

De la composition aux tuyaux (suite)

On peut ainsi réécrire

ρ(π(σ(THEO_1900, prenom LIKE ‘THEOD%’), prenom, nombre), prenom→name, nombre→count)

en

THEO_1900  |>
  σ(`prenom` `LIKE` 'THEOD%') |>
  π(`prenom`, `nombre`) |>
  ρ(`prenom→name`, `nombre→count`)

Dans le langage (> 4.x), le pipe s’écrit |>

Opérations complémentaires : les jointures

Les jointures

On va définir des opérations pratiques pour la manipulation de données : les jointures

• Jointure

• Jointure naturelle

• \(\theta\)-jointure et équi-jointure

Jointure

Définition

La jointure \(T=R_1\bowtie_C R_2\) de deux relations \(R_1\) et \(R_2\) de schémas disjoints sous la condition \(C\) est la relation \(T\):

• de schéma la concaténation des schémas de \(R_1\) et \(R_2\)

• formée des tuples du produit cartésien \(R_1 \times R_2\) qui satisfont la condition \(C\)

Règles de formation de la condition de jointure : comme pour la sélection

Définition formelle

\[R_1 \bowtie_C R_2 = \sigma_C(R_1\times R_2)\]

Remarque

Comme la projection, la sélection et le renommage, la jointure ne fait pas intervenir que des tables.

On peut considérer la jointure comme une fonction avec un nombre variable d’arguments. Deux premiers arguments de type table, puis une expression dont l’évaluation permet de déterminer quels couples de lignes doivent figurer dans la table résultat

On note \[T = \bowtie(R, S, C)\] au lieu de \(T=R \bowtie_C C\)

Dans la suite, nous utiliserons cette possibilité.

Notons que dans un langage comme Python, nous ne disposons pas d’emblée d’un type expression et que la notation proposée ici ne se code pas trivialement en Python.

En langage R, on dispose d’un type expression, la notation proposée ici est mise en œuvre dans le package dplyr avec la fonction inner_join(),

Exemple sur le schéma world

Lier les pays (les lignes de country) à leur capitale, c’est à dire les couples de lignes de country et de city qui satisfont capital = id

Exemple sur le schéma world (suite)

`country` |>
  ⋈(`city`, `capital=id`) |>
  π(`name_country`, `name`)

+----------------------+------------------+
| name_country         | name             |
|----------------------+------------------|
| Afghanistan          | Kabul            |
| Netherlands          | Amsterdam        |
| Netherlands Antilles | Willemstad       |
| Albania              | Tirana           |
| Algeria              | Alger            |
...
+----------------------+------------------+

On se contente d’afficher les cinq premières lignes du résultat.

Différentes variétés de jointures

Autour de la jointure ⋈(R, S, C) on a pris l’habitude de distinguer des types de jointure selon la forme de l’expression de jointure (la condition C)

On distingue

• les équi-jointures
• les θ-jontures
• les jointures naturelles

Ces distinctions portent sur la condition C. Elles ne sont pas de même nature que les distinctions qui portent sur la manière dont le résultat final est calculé et qui définissent les jointures internes, externes, …

Équi-jointure,

Équi-jointure

Jointure avec égalité entre attributs de types comparables

⋈(`country`, `city`, `capital=id`)

θ-jointure

\(\theta\)-jointure

Condition de jointure entre attributs de types comparables et avec un opérateur différent de l’égalité, c’est-à-dire dans \(\left\{<,>,\leq,\geq, \neq\right\}\).

⋈(`country`, `city`, `capital=id`  ∧ `population > .5 * population_country`)

Jointure naturelle

Définition

C’est une équi-jointure concernant les attributs communs (même nom et même type) de deux relations

On ne garde dans le résultat qu’une copie des attributs communs

On considère

• \(R_1\) d’attributs \(A_1,..,A_k,B_1,...,B_h\)

• \(R_2\) d’attributs \(A_1,..,A_k,B_{h+1},...,B_\ell\)

• \(A_1,..., A_k\) : attributs communs et \(\{B_1,...,B_h\}\cap \{ B_{h+1},...,B_\ell \}=\emptyset\)

• Soit \(A'_1, ...., A'_k\) tels que \(\{A_1,..., A_k\}\cap \{ A'_1, ...., A'_k \}=\emptyset\)

Jointure naturelle (formalisation)

Considérons \(S\) d’attributs \(A_1',..,A_k',B_{h+1},...,B_l\) définie par :

\[S=\rho_{A_1\mapsto A_1'}(\rho_{A_2\mapsto A_2'}(\cdots (\rho_{A_k\mapsto A_k'}(R_2)\cdots ))\]

La jointure naturelle sur deux relations \(R_1\) et \(R_2\) est la relation

• d’attributs \(A_1,..,A_k,B_1,...,B_h, B_{h+1},...,B_\ell\)
• définie par : \[\pi_{A_1,..,A_k,B_1,...,B_h, B_{h+1},...,B_\ell}(R_1\bowtie_{C} S)\] où \(C\) est \((A_1=A_1') \wedge (A_2=A'_2) \wedge \ldots \wedge (A_k=A_k')\)

on réalise une équi-jointure sur tous les attributs communs et on ne garde qu’un seul “exemplaire” de ces attributs communs par projection. On note cette opération : \(R_1 \bowtie R_2\).

Pour éviter le renommage, on peut décider de préfixer les noms des attributs par ceux de la relation. La condition \(C\) devient :

\[(R_1.A_1=R_2.A_1) \wedge \ldots \wedge (R_1.A_k=R_2.A_k)\]

Exemple de Jointure naturelle

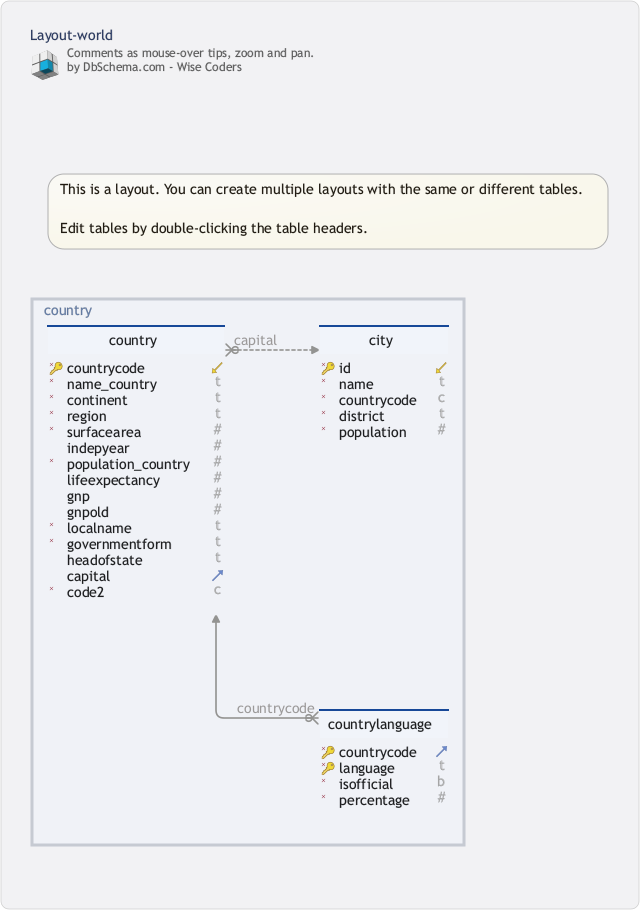

bd_2023-24> \d countrylanguage
+-------------+--------------+-----------+
| Column      | Type         | Modifiers |
|-------------+--------------+-----------|
| countrycode | character(3) |  not null |
| language    | text         |  not null |
| isofficial  | boolean      |  not null |
| percentage  | real         |  not null |
+-------------+--------------+-----------+

+--------------------+---------------+-----------+
| Column             | Type          | Modifiers |
|--------------------+---------------+-----------|
| countrycode        | character(3)  |  not null |
| name_country       | text          |  not null |
| continent          | text          |  not null |
| region             | text          |  not null |
| surfacearea        | real          |  not null |
| indepyear          | smallint      |           |
| population_country | integer       |  not null |
| lifeexpectancy     | real          |           |
| gnp                | numeric(10,2) |           |
| gnpold             | numeric(10,2) |           |
| localname          | text          |  not null |
| governmentform     | text          |  not null |
| headofstate        | text          |           |
| capital            | integer       |           |
| code2              | character(2)  |  not null |
+--------------------+---------------+-----------+

Jointure naturelle

country |
  ⋈(countrylanguage) |>
  σ(country='France') |>
  π(name_country, language)

+--------------+------------+
| name_country | language   |
|--------------+------------|
| France       | French     |
| France       | Arabic     |
| France       | Portuguese |
| France       | Italian    |
| France       | Spanish    |
| France       | Turkish    |
+--------------+------------+

On aurait pu décrire de façon plus explicite la jointure en précisant sur quels attributs s’effectue la jointure

country |
  ⋈(countrylanguage, countrycode) |>
  σ(country='France') |>
  π(name_country, language)

Exemples de requêtes

• déterminer les noms des capitales des pays situés en Asie (Asia)

country |>
  σ(continent='Asia') |>
  ⋈(city, capital=id) |>
  π(name)

• déterminer les langues parlées dans les pays d’Asie

country |>
  σ(continent='Asia') |>
  ⋈(countrylanguage) |>
  π(language)

Encore des opérations…

Jointure externe

Perte d’information dans jointure naturelle

Les tuples ne satisfaisant pas la condition (non appariés) disparaissent

Définition

On ajoute symboliquement” une ligne dont les valeurs sont vides (ou avec valeur spéciale NULL) pour garder les tuples initiaux “non satisfaisants” après la jointure

On note cette opération entre deux relations \(R\) et \(S\) :

\[R \bowtie^+ S\]

Jointure externe (exemple)

On veut une table formée par les codes ISO, les noms des pays et (si possible) les noms des capitales. Les territoires sans capitale doivent apparaître en fin de table, avec une colonne nom de capitale nulle.

Obtenir la première partie de la réponse avec une jointure est facile. Pour trouver les territoires sans capitale, il suffit de faire une sélection dans country sur le critère capital IS NULL. Ensuite, on peut faire une UNION (∪)

Avec une jointure externe on peut obtenir le résultat en une opération

⋈^+(city, country, id=capital) |>
  π(countrycode, name_country, name)

Division

Définition

La division ou quotient

• d’une relation \(R\) de schéma \(R(A_1,A_2,\dots,A_k)\)

• par une relation \(S\) de schéma \(S(A_{p+1},\dots ,A_k)\)

est la relation \(T\) de schéma \(T(A_1, \dots, A_p)\) formée des tuples qui complétés par chaque tuple de \(S\) donnent un tuple de \(R\).

Autrement dit

\[\begin{array}{l} t\in T(A_1,\dots,A_p) \quad \Longleftrightarrow \\ \forall s\in S(A_{p+1},\dots ,A_k) \quad \exists r\in R \quad \begin{cases} t.A_1=r.A_1, \dots, t.A_p=r.A_p\\ s.A_{p+1}=r.A_{p+1},\dots, s.A_{k}=r.A_{k} \end{cases} \end{array}\]

On note \[T = R \div S\]

Division (exemple)

Lister les langues parlées sur tous les continents

On aimerait écrire une expression qui renvoie un résultat correct quelque soit les conventions adoptées sur la définition de continent (les Amériques forment-elles un ou deux continents, etc)

CL ← ⋈(country, countrylanguage) |>
  π(continent, language)

C ← π(CL, continent)
L ← π(CL, language)

LPPTC ← (C × L  ∖  CL ) |>
  π(language)

L  ∖  LPPTC

On vient de calculer une division !

CL ÷ C

Interdéfinissabilité des opérateurs

• L’union, la différence, le produit cartésien, la sélection et la projection et le renommage sont suffisants pour définir tous les opérateurs que l’on a vu.

• Mais avoir un panier plus large d’opérateurs simplifie l’écriture des requêtes.

Quelques définitions

• Pour la Jointure : \(R \bowtie_C S \equiv \sigma_C (R \times S)\)

• Pour l’intersection : \(A \cap B = A \cup B - ((B - A) \cup (A - B))\)

Définition de la division

Formalisation

Soient \(R\) de schéma \(R(A_1,A_2,\dots,A_k)\), \(S\) de schéma \(S(A_{p+1},\dots ,A_k)\)

est la relation \(T= R ÷ S\) de schéma \(T(A_1, \dots, A_p)\).

T ← Π(R, A) ∖ Π((Π(R, A) × S ∖ R), A)

Dans la définition de R ÷ S, on utilise en deux endroits Π(R, A). Il serait utile, lors de l’évaluation de R ÷ S de n’évaluer Π(R, A) qu’une seule fois.

Petite histoire

L’algèbre relationnelle est la définition d’un modèle de calculabilité restreint.

Comme les modèles de calcul classiques (les langages de programmation comme Python), elle est formée de briques de base (les opérateurs) et de mécanismes d’assemblage (la composition de fonction).

Le modèle de calcul relationnel est bien plus simple qu celui d’un langage de programmation (pas de boucles while, for). Il est aussi moins expressif. On peut montrer qu’il existe de questions qui sont solubles avec un langage de programmation mais qui ne le sont pas avec l’algèbre relationnelle.

L’histoire de l’algèbre relationnelle éclaire le développement des bases de données.

Depuis Wikipedia

In the 1960s and 1970s he [Codd] worked out his theories of data arrangement, issuing his paper “A Relational Model of Data for Large Shared Data Banks” in 1970.[ To his disappointment, IBM proved slow to exploit his suggestions until commercial rivals started implementing them.

Initially, IBM refused to implement the relational model to preserve revenue from IMS/DB. Codd then showed IBM customers the potential of the implementation of its model, and they in turn pressured IBM. Then IBM included in its Future Systems project a System R subproject – but put in charge of it developers who were not thoroughly familiar with Codd’s ideas, and isolated the team from Codd. As a result, they did not use Codd’s own Alpha language but created a non-relational one, SEQUEL. Even so, SEQUEL was so superior to pre-relational systems that it was copied, in 1979, based on pre-launch papers presented at conferences, by Larry Ellison, of Relational Software Inc, in his Oracle Database, which actually reached market before SQL/DS – because of the then-already proprietary status of the original name, SEQUEL had been renamed SQL.

Codd continued to develop and extend his relational model, sometimes in collaboration with Christopher J. Date. One of the normalised forms, the Boyce–Codd normal form, is named after him.

Codd’s theorem, a result proven in his seminal work on the relational model, equates the expressive power of relational algebra and relational calculus.

Fin

Algèbre Relationnelle
